MDJ-IIA型馬歇爾電動擊實(shí)儀說明書

1、目的及適用范圍：
本擊實(shí)方法適用于標(biāo)準(zhǔn)擊實(shí)法制作瀝青混合料試件，以供試驗(yàn)室進(jìn)行瀝青混合料物理力學(xué)性質(zhì)的試驗(yàn)使用，適用于馬歇爾試驗(yàn)，間接抗拉試驗(yàn)等使用的ф101.6mm±0.2mm×63.5mm圓柱體試件的成型。
2、技術(shù)參數(shù)：
落距：457mm±1.5mm
錘重：4.5Kg±10g
擊實(shí)速度：60±5次/分
試模規(guī)格：ф101.6mm±0.2mm×63.5mm
3、馬歇爾標(biāo)準(zhǔn)擊實(shí)法的成型步驟：
⑴將拌好的瀝青混合料均勻稱取一個(gè)試件所需的用量（約1200g）當(dāng)已知瀝青混合料的密度時(shí)，可根據(jù)試件的標(biāo)準(zhǔn)尺寸計(jì)算并乘以1.03得到要求的混合料數(shù)量。
⑵在試件制作過程中，為防止混合料溫度下降，應(yīng)連盤放在烘箱中保溫。從烘箱中取出預(yù)熱的試模及套筒，用沾有少許黃油的棉紗擦拭套筒，底座及擊實(shí)錘底面，將試模裝在底座上，墊一張圓形的吸油性小的紙，按四分法從四個(gè)方向用小鏟將混合料鏟入試模中，用插刀或大螺絲刀沿周邊插搗15次，中間10次。插搗后將瀝青混合料表面整平成凸圓弧面。
⑶插入溫度計(jì)，至混合料中心附近，檢查混合料溫度。
⑷待混合料溫度符合要求的壓實(shí)溫度后，將試模連同底座一起放在擊實(shí)臺上固定，在裝好的混合料上面墊一張吸油性小的圓紙，再將裝有擊實(shí)儀錘及導(dǎo)向棒的壓實(shí)頭插入試模中，開啟本擊實(shí)儀開始實(shí)驗(yàn)。

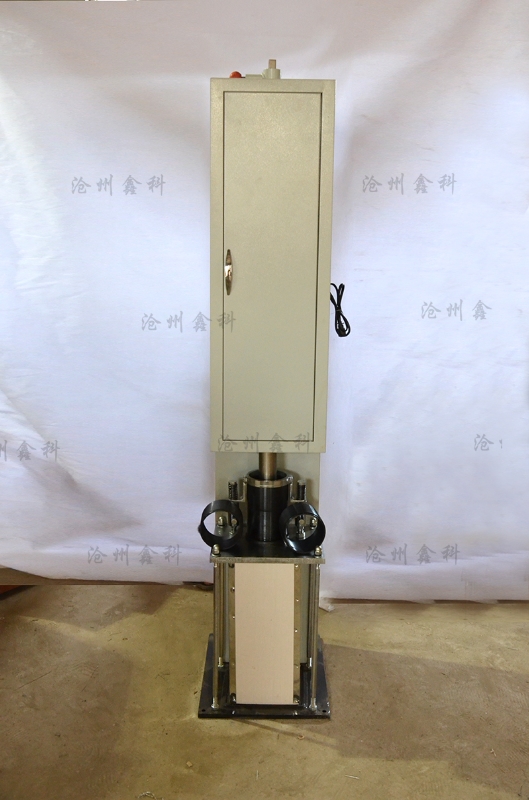

4、MDJ-IIA型馬歇爾電動擊實(shí)儀說明書實(shí)驗(yàn)過程（接合圖中所示進(jìn)行操作）
試驗(yàn)前先接通三組380V電源，并檢查輸入航空插頭，與工作輸出航空插頭是否接牢，然后打開電源。顯示屏顯示“日日”，按照所需錘擊次數(shù)，按置數(shù)器設(shè)定好。放下壓模裝置（8）壓緊試筒，然后松開掛錘座（1）使導(dǎo)桿落下，用手觸動“點(diǎn)動”鍵觀察傳動輪正反轉(zhuǎn)，嚴(yán)謹(jǐn)反轉(zhuǎn)。
《注：挑錘塊（5）逆時(shí)針行駛為正轉(zhuǎn)，反之則更改電源線，任意調(diào)換其中兩根即可，一切正常后，按下“啟動”鍵，擊實(shí)儀開始工作》。
當(dāng)試件擊實(shí)一面后，取下套筒將試模調(diào)頭，然后以同樣的方式和次數(shù)擊實(shí)另一面。
試件擊實(shí)結(jié)束后，立即用鑷子取掉上下面的紙，用卡尺量取試件離試模上口的高度，并由此計(jì)算試件高度，如不符合要求，試件應(yīng)作廢，并按下式調(diào)整試件的混合料質(zhì)量，以保證高度符合63.5mm±1.3mm的要求。
最后卸去試筒及底座，將裝有試件的試模橫向放置冷卻至室溫（不少于12小時(shí)）置脫模機(jī)上脫出。
5、清理
工作完畢后，把試模清理干凈以備下次實(shí)驗(yàn)用。把本儀器擦拭干凈，并在導(dǎo)桿擊實(shí)錘傳動輪上擦拭上潤滑油，把控制器上電源斷開，電源開關(guān)關(guān)閉。
