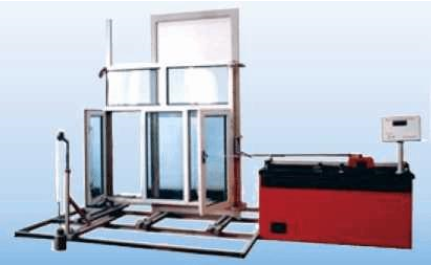

HD-LX-500智能式門窗力學性能試驗機技術參數

產品用途：

用于平開窗（門）、推拉窗（門）的機械性能，即大力關閉、開啟限位器、懸端吊物、 翹曲、彎曲、扭曲、對角變形及萬次開關疲勞試驗。

產品適用標準：

GBA1 1 793-2008《未增塑聚氯乙烯（PVC-U)塑料門窗力學性能及耐候性試驗方法》

產品主要技術參數：

1.測力

(1)門窗受力范圍：0?500N鉈0?80N (2)測力準確度：0.5級

2.變形位移量程范圍：0?100mm

(1)測位移分辨率：0.01mm (2)測位移誤差：±1%

3.開關速度：5?20次/分

4.可檢測*門窗尺寸：2400mmX2100mm

5.電源功率：?jiǎn)蜗嘟涣?20V±10%,50Hz,1.5kw

6.外形尺寸：控制臺：500mm×450mm×1500mm (長×寬×高）

試驗架：2460mm×2000mm×2550mm (長×寬×高）

7.工位數：1工位

產品主要特點：

該裝置采用PLC可編程控制器及人機界面系統，通過電磁閥控制氣缸，控制窗扇動作。 同時經RS-232通訊功能接口接受測力信號，顯示力一時間曲線，并通過PLC可編程控制器控 制變頻調速系統，可自動調整加載速度，加載均勻平穩，智能控制試驗過程，自動計算各 測量數據并通過觸摸屏輸出試驗結果。

對于平開窗，該機完全模擬了手動啟閉窗扇的四個動作，通過往復氣缸給窗扇施加一定 的壓力。通過擺動氣缸旋轉（執手）從而啟閉窗扇，通過往復氣缸"開啟"窗扇和"關閉"窗 扇，然后擺動氣缸反向旋轉實現鎖緊。

1.結構簡單，承載機架具有足夠的剛度。

2.變頻無級調速與機械變速相結合，調整平穩，調整范圍寬，運行穩定可靠。

3.顯示畫面清晰明了，操作簡單方便。

4.USB接口可分別支持U盤存儲。（選配U盤）

5.實現了大多數觸摸屏不具備漢字輸入功能。方 便用戶輸入送檢信息，打印報表。

6.產品機械電氣結構簡單、合理，軟件功能強大，

運行穩定可靠。使用方便靈活，處于國內*水平，

廣泛適用于生、計量、檢測、科研單位。
