HC-1S砂漿含氣量測定儀技術參數

HC-1S砂漿含氣量測定儀技術參數

HC-1S砂漿含氣量測定儀砂漿含氣量測定儀,CA砂漿含氣量測定儀,數顯砂漿含氣量

一. 砂漿含氣量測定儀,CA砂漿含氣量測定儀,數顯砂漿含氣量概述（數顯含氣量的操作說明）HC-1S型砂漿含氣量測定儀主要用于測定砂漿中的含氣量，適用于含氣量不大于10%的砂漿。本機具有操作簡便，測量準確，數字顯示且不用外接電源等優點，其zui大優點是試驗壓力和含氣量值能在液晶屏上直接顯示出來，免去了壓力值與含氣量值之間的對應換算，極大的方便了用戶，而且數據更準確，可靠性更強。其測定方法符合DL/T 5126-2001，JGJ70和歐洲標準EN413-2，EN459-2，EN1015-6，EN1015-7和DIN18555等關于砂漿含氣量試驗的有關規定。

二. 砂漿含氣量測定儀,CA砂漿含氣量測定儀,數顯砂漿含氣量技術參數

1. 缽容積：1 升

2. 含氣量量程：≤10%

3. 電源：DC6V（4節5#電池）

4. 重量：6kg

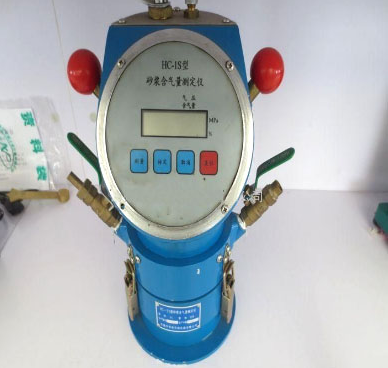

三. 數顯砂漿含氣量的外型圖與面板圖

 1. 微調旋鈕

 2. 閥門桿

3. 含氣量表

4. 把手

5. 打氣孔

6. 上筒

7. 閥

 8. 拉扣

 9. 拉手

 10. 量缽圖1 液晶屏：在試驗狀態時，通過按測量鍵，可輪流顯示當前壓力值和含氣量值測量鍵：正常試驗時用以開始試驗，并通過按鍵輪流顯示壓力值和含氣量值；狀態時用以確認標定值。標定鍵：按住標定鍵5秒以上，進入標定狀態；取消鍵：正常試驗時，用以取消上一次操作；復位鍵：正常試驗時，用以取消所做的部分試驗，恢復到初始狀態；在顯示屏進入休眠狀態后，用以啟動顯示屏，恢復工作。 圖2

四.砂漿含氣量的測定

1. 用濕布擦凈量缽與上筒內表面，并使量缽呈水平放置。

2. 將新拌砂漿均勻地裝入量缽內，使砂漿高出量缽少許。裝料時可用搗棒稍加插搗，裝好后，可用振動臺（振動臺頻率50Hz ，空載時振幅0.5±0.1mm ）振實，在振動過程中如砂漿沉落到低于內口，則應隨時添加砂漿，振動至砂漿表面平整，呈現釉光時，即停止振動。

3. 不用振動臺而換用搗棒搗實時，將砂漿分三層裝入，每層搗實后約為量缽高度的三分之一，插搗底層時搗棒應貫穿整個深度。插搗上層時，搗棒應插入下層10-20mm 。每層搗實后，可把搗棒墊在量缽底部，將量缽左右交替地顛擊地面15 次。

4. 搗實完畢后，應立即用刮尺刮去表面多余的砂漿，表面如有凹陷應予填補，然后用鏝刀抹平，并使其表面光滑無氣泡。

5. 擦凈量缽和上筒邊緣，將“O”形橡膠密封圈放于上筒邊緣的凹槽內，蓋上上筒，用拉扣夾緊，使之氣密良好。

6. 打開閥(7)，用注水器從閥口處往量缽中注水直至水從對側閥出口流出，再關緊閥。

7. 關閉好所有的閥門后，閉合測定儀的顯示器背面的電源開關（可以看到測量鍵左側的紅色指示燈點亮），即可進入氣壓的測定狀態（此時液晶顯示器仍然無顯示值）：按一次測量鍵，儀表顯示當前氣壓值，顯示為：P0 0.0XX；再按一次測量鍵，儀表顯示當前含氣量值，顯示為：HX.XXX；再按一次測量鍵，儀表恢復顯示當前氣壓值，顯示為：P0 0.0XX；然后用打氣筒打氣加壓，使壓力值顯示為0.100MPa（如果壓力超出，可用微調閥調整精確）。

8. 按下閥門桿按手2-3次，用木錘輕敲量缽的四周，使壓力均勻分布于試樣各處，再次按下按手，待數顯表上壓力值讀數穩定后，可記錄該值，此時按一下測量鍵，即可直接讀得所測砂漿樣品的儀器測定的表觀含氣量值A1 .

測試完畢后：(1) 打開出氣閥，從量缽中放氣。如須對同一試樣重復測定含氣量時，則重復．上述5-8步驟。

(2) 打開閥，松開拉扣，取下上筒。

(3) 倒掉量缽中的砂漿試樣，清洗上筒和量缽的內表面。

(4) 含氣量測定儀如不連續使用，需打開微調閥放氣，使氣室壓力與大氣壓一致。注：在操作過程中，如氣室氣壓通過微調閥放盡，而量缽內還有壓力時，絕對不能按下閥門桿，否則會把水吸入氣室，使以后的測試產生誤差。以兩次測值的平均值作為試驗結果。如兩次含氣量測值相差0.2％以上時，須找出原因重做試驗。

五. 砂漿含氣量測定儀,CA砂漿含氣量測定儀,數顯砂漿含氣量的確定（試驗結果計算）含氣量按下式計算：A = Al-C其中：A——砂漿含氣量（% ) ;Al——儀器測定含氣量（% ) ;C——集料含氣量（% ) ;以兩次測值的平均值作為試驗結果。如兩次含氣量測值相差0.2％以上時，須找出原因重做試驗。六. 儀器含氣量的標定每臺儀器出廠前都精確標定過，并備有標定結果（見附錄），但不時地再標定，以保證砂漿含氣量測值的準確，也是可行的。

標定包括以下3 步：

1. 量缽容積的標定a) 準備一塊平整的玻璃板，將它和空的量缽一起稱量W2（精確至0.O5kg )

;b) 在容器中加滿水，并用玻璃板沿上緣滑過，不時用注水器加水，使量缽內盛滿水而玻璃板下無氣泡，將盛滿水的的量缽與玻璃板一起稱重，得重量wl （精確至0.05kg) ，

則量缽的體積V：W = W1-W2 ( W 、Wl 、W2)kgV=W/γ （V-L )γ——標定時溫度下水的比重（kg/L）

2. 含氣量0％的標定。a) 量缽內加滿水，并把標定管（一根直的紫銅管）接在上筒下面的一側閥的端部。

b) 打開閥，把上筒輕放在量缽上，用拉扣夾緊，用水平儀檢查儀器水平。

c) 松開閥，將水從閥口處加水直至對側閥出水口冒水為止，然后關閉兩側閥。注：上筒下的空間，必須用水完全充滿，否則讀值將不能反映正確的含氣量值。

d) 閉合測定儀的顯示器背面的電源開關（可以看到測量鍵左側的紅色指示燈點亮），按住標定鍵5秒以上，松開，即可開始標定，此時液晶屏顯示“0 X.XXX，（液晶屏左側*位數字表示為當前標定含氣量的百分比，右邊四位數字表示當前氣壓值）。然后用打氣筒打氣加壓，使壓力值顯示稍大于0.1MPa 。停5 秒鐘后，用微調閥調壓，使數顯表上壓力值準確地顯示為0.100MPa，然后按下閥門桿2-3次，使氣室壓力與量缽壓力平衡，按測量鍵確認，松開后，儀表顯示為：1 0.0XX（液晶屏左側*位數字表示為下次標定含氣量的百分比，右邊四位數字表示當前氣壓值）。3 、含氣量1％-10％刻度的標定儀器含氣量0％標定后，

將標定管1（上筒上的“U”形紫銅管） 接在上筒閥上端，通過標定管1 從量缽中把水吸到量筒中。具體操作方法如下：

a) 按下閥門桿按手，慢慢打開閥，量缽中的水就通過標定管1 流到量筒中，若水流不暢，先關上閥，再按一下閥門桿，再打開閥，水就通過標定管1 流向量筒，當量筒中的水為量缽容積1000ml的1％時（10ml），關閉閥。

b) 打開出氣閥，使量缽內壓力與大氣壓平衡，再關上出氣閥，用打氣筒加壓，使壓力值顯示稍過0.1MPa，停5 秒鐘。

c) 用微調閥調壓，使數顯表上壓力值準確地顯示為0.100MPa，然后按下閥門桿2-3次，使氣室壓力與量缽壓力平衡，按測量鍵確認，松開后，儀表顯示為：2 0.0XX（液晶屏左側*位數字表示為下次標定含氣量的百分比，右邊四位數字表示當前氣壓值）。

d) 同樣方法測得2％、3％、4％… … 10％的含氣量值。注意：10%標定時，因液晶屏左邊只有一位，所以只顯示“0”。請按上述方法繼續進行，zui后在顯示0C時表示全部標定結束。如因特殊原因，異常結束標定，即未標定全0%-10%（標定過程中未自動出現“0C”），標定操作無效，須按復位鍵重新從0%開始標定。！在標定和測試過程中，若發現有誤操作，可按取消鍵，即可取消上次操作。e) 儀器出廠時，其顯示的壓力數值均用精密壓力表對比鑒定過。儀器使用較長時間（如2~3年）后，如需對壓力顯示值進行確認，可重新用精密壓力表進行對比，或與本公司滄州恒勝偉業公路儀器有限公司咨詢。f) 液晶屏顯示暗淡或錯亂請打開后蓋更換電池（4節5#干電）。
