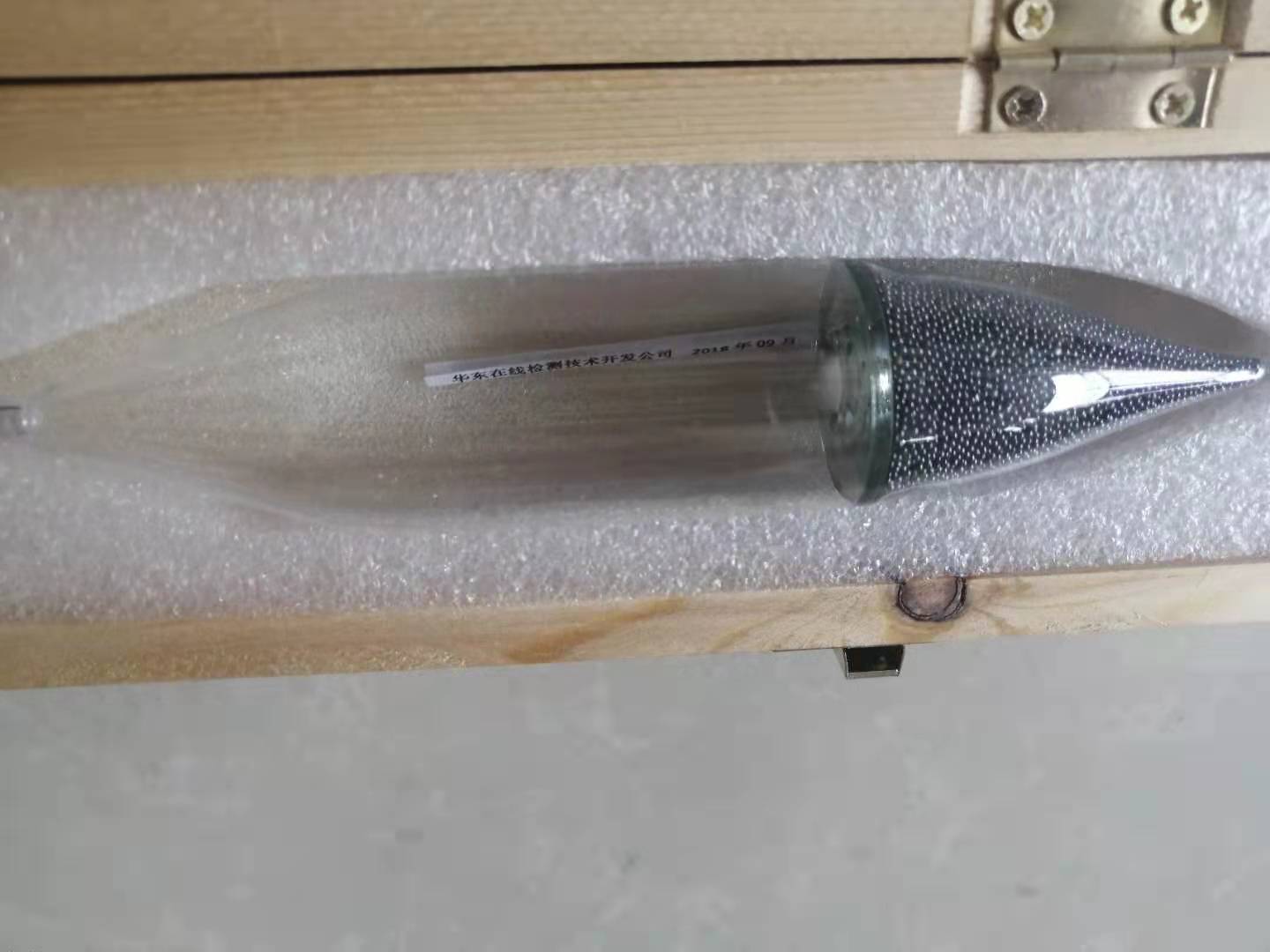

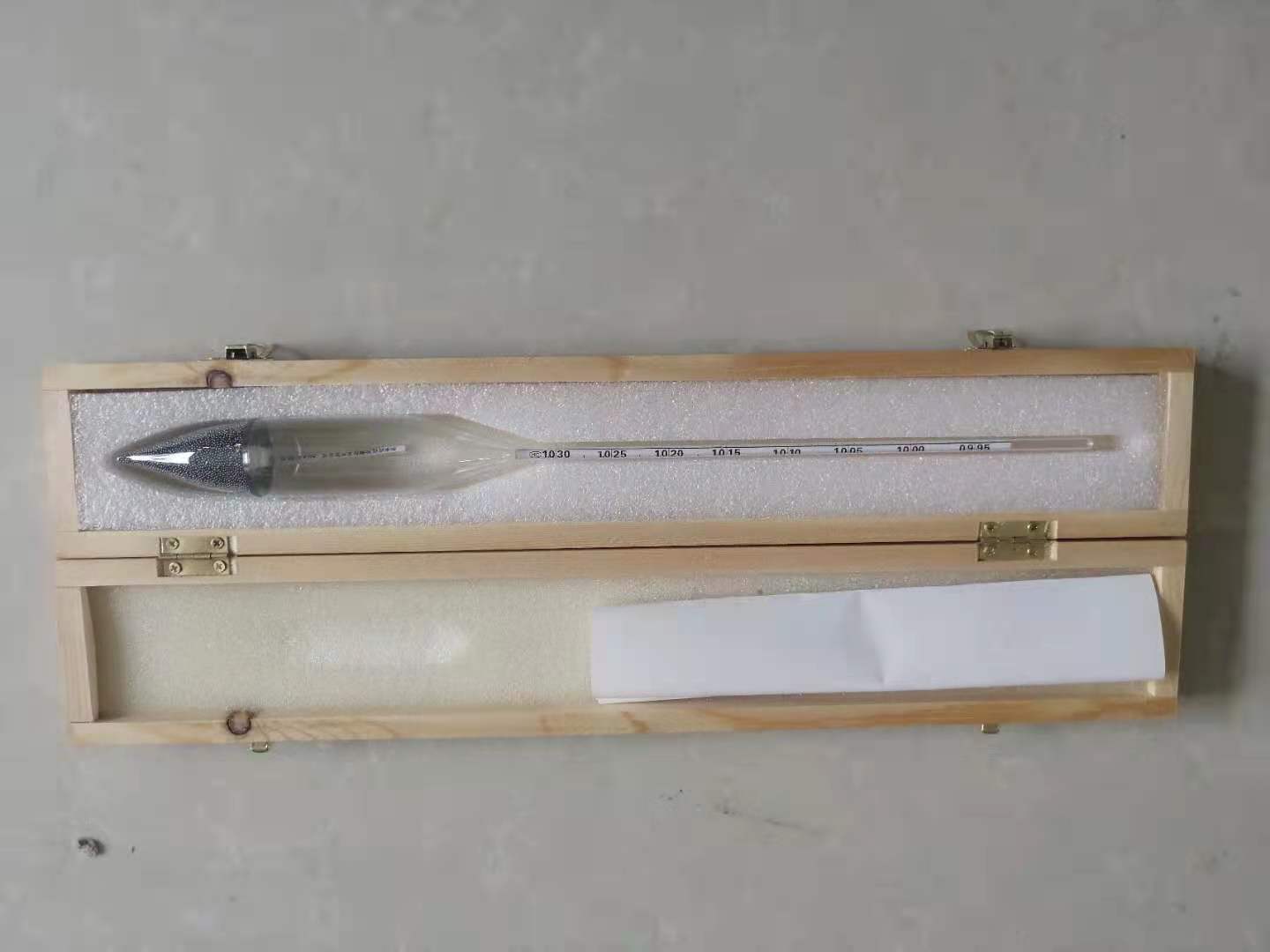

土壤密度計(jì)的使用方法

一、土壤密度計(jì)校正
      土壤密度計(jì)的刻度是在20℃溫度下進(jìn)行的，讀數(shù)沒(méi)有考慮彎液面的影響。因此，試驗(yàn)溫度不在20℃時(shí)，需對(duì)讀數(shù)進(jìn)行溫度校正，還需進(jìn)行彎液面校正(該值也受溫度影響)等。
(1)彎液面校正：前面測(cè)定的時(shí)刻密度計(jì)讀數(shù)為懸液溫度在℃時(shí)彎液zi高點(diǎn)讀數(shù)，彎液面zui高點(diǎn)為時(shí)刻，實(shí)際懸液面為點(diǎn)，之間的距離由彎液面引起，故需要經(jīng)過(guò)彎液面校正，彎液面校正值記作(或甲種比重記作)，那么即為點(diǎn)在時(shí)刻的讀數(shù)。彎液面校正值測(cè)量方法為：將密變計(jì)放入與懸液溫度相同的清水中，讀出zui高點(diǎn)讀數(shù)和與液面平行點(diǎn)讀數(shù)，由此計(jì)算得到彎液面校正值。
(2)溫度校正：密度計(jì)的刻度是在20℃時(shí)測(cè)得的懸液密度(或土粒質(zhì)量)，當(dāng)溫度改變?yōu)闀r(shí)，懸液密度要發(fā)生變化，故要進(jìn)行溫度校正。溫度校正值記作，是溫度的函數(shù)，還與密度計(jì)類(lèi)型有關(guān)。
(3)分散劑校正：試驗(yàn)時(shí)在懸液中加入分散劑后，使懸液密度發(fā)生改變，因此，密度計(jì)讀數(shù)中還要進(jìn)行分散劑校正。分散劑校正值記作的測(cè)量方法為：先將密度計(jì)放入裝有1000cm3純水的顆粒分析試驗(yàn)量筒中，量測(cè)此時(shí)密度計(jì)讀數(shù);然后向量筒中加入與顆粒分析試驗(yàn)相同體積和類(lèi)型的分散劑，量測(cè)此時(shí)比重計(jì)讀數(shù)。
二、土壤密度計(jì)試驗(yàn)步驟
密度計(jì)法試驗(yàn)步驟包括：
1.密度計(jì)法進(jìn)行顆粒分析試驗(yàn)宜采用天然含水率土樣。也可采用風(fēng)干(烘干)土樣進(jìn)行;
2.對(duì)于風(fēng)干(烘干)土樣，取代表性土樣100~300g，放入研缽中，用帶橡皮頭的研杵碾散。將研散后的土過(guò)2mm篩，將篩上土研散再過(guò)篩，直到篩上僅留下大于2mm的顆粒為止;
3.將粒徑小于2mm的土樣拌和均勻，稱(chēng)取土粒質(zhì)量的土樣作為試樣。
4.將制備好的試樣倒入三角燒瓶中，注入大約200cm3的純水，浸泡18小時(shí)以上，用天然含水率土樣直接進(jìn)行顆粒分析試驗(yàn)，可不浸泡或縮短浸泡時(shí)間。稍加搖蕩以后，放在砂浴上煮沸。從沸騰時(shí)開(kāi)始記時(shí)，粘土和不易分散的土，煮1小時(shí)左右，其它土不少于0.5小時(shí);
5.試樣冷卻后，倒入進(jìn)行顆分試驗(yàn)用的量筒中，將燒杯中土洗凈并全部倒入量筒中后，加入10cm3的分散劑(4%的六偏磷酸鈉或6%雙氧水或1%的硅酸鈉)，然后加清水至1000cm3;
6.用攪拌器在量筒中沿整個(gè)懸液深度上下攪拌大約1min，往復(fù)各30次，使懸液內(nèi)土粒分布均勻;

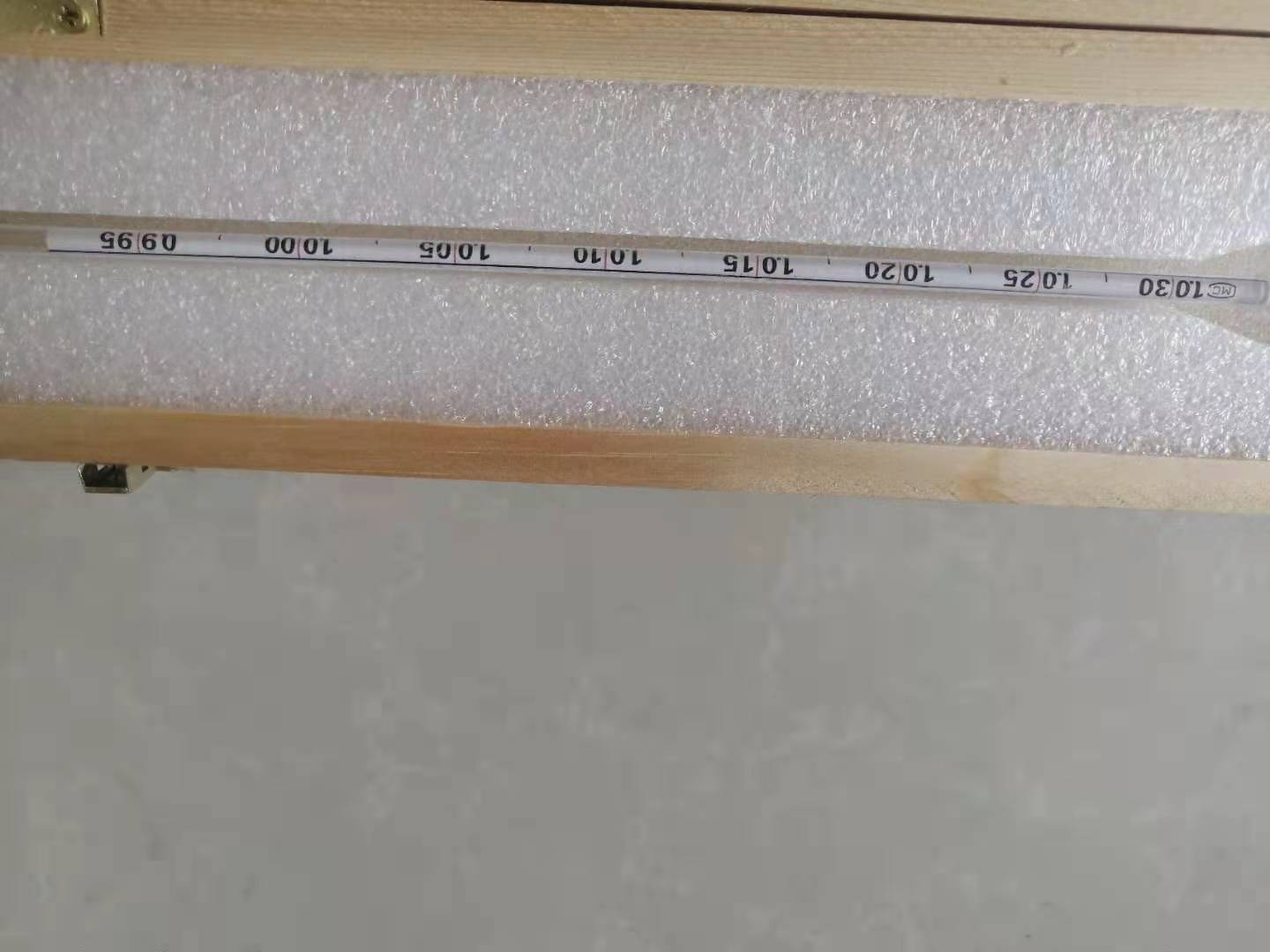

7.取出攪拌器，同時(shí)開(kāi)動(dòng)秒表，測(cè)經(jīng)1、2、5、15、30、60、120、1440min時(shí)的密度計(jì)讀數(shù)。乙種密度計(jì)記作，甲種密度計(jì)記作。每次測(cè)度前15秒左右將密度計(jì)放入量筒，讀完后即取出密度計(jì)。讀數(shù)時(shí)，注意密度計(jì)浮泡不得貼近量筒壁，讀數(shù)為彎液面爬高zui高點(diǎn)讀數(shù)。甲種比重計(jì)估度至0.1，乙種比重計(jì)估度至0.0001。讀完后測(cè)量懸液溫度，至0.5℃;
8.如試驗(yàn)完成后發(fā)現(xiàn)*次讀數(shù)時(shí)，下沉土粒已超過(guò)總土質(zhì)量的15%時(shí)，將量筒中土用0.075mm分析篩進(jìn)行洗篩，然后按篩析法進(jìn)行大于0.075mm粗粒土的粒徑分析試驗(yàn)。
