LHBL-529A波紋管耐拉拔儀技術參數

管材管件連接件拉力計適用于聚乙烯壓力管材與管件連接后在不同溫度下受縱向拉力時的耐拉拔能力、

符合標準：標準JT/T529-2016預應力混凝土橋梁用塑料波紋管  拉拔力試驗

一：技術參數：

整體高度         1850  mm

  整機重量          < 100 kg

  電壓 :            220v AC

  動力源  :         高壓空氣 (0-8kp)

  輸出拉力         1.5-10kn

  分辨率：          0.001kn

  力傳感器：        20 kn

  試件直徑          50-150 mm

  試件高度          700-1150 mm （選配不同長度拉力接桿試件可任意高度）

  計時              0-24H 分辨率 s

  氣壓值顯示：      0-8kp     精度>0.01kp

  位移顯示：        可選  (可以產生蠕變曲線，1000組數據存儲)

波紋管拉力計說明書

管材管件連接件拉力計適用于聚乙烯壓力管材與管件連接后在不同溫度下受縱向拉力時的耐拉拔能力、

符合標準：標準JT/T529-2016預應力混凝土橋梁用塑料波紋管  拉拔力試驗

本儀器使用精密調壓閥產生恒定拉力直接作用于波紋管，力傳感器獲得波紋管所受力值顯示在電控系統。

相較于杠桿機構此設計操作更為簡單。無需考慮杠桿平衡，砝碼配重，拆裝的繁瑣操作。給定精準氣壓即可獲得精準力值。將波紋管固定于上下夾具。即可實現一鍵完成試驗。

本設計使用三角支撐桿，兩支撐桿之間的距離大于400mm，可輕松放入130直徑波紋管。使用35mmm

鍍鉻支撐桿整體承重大于50kn。結構簡單且非?？煽?。電控系統采用活動設計方法，無論波紋管試件

長度多大，均可騰出充裕的裝夾空間。

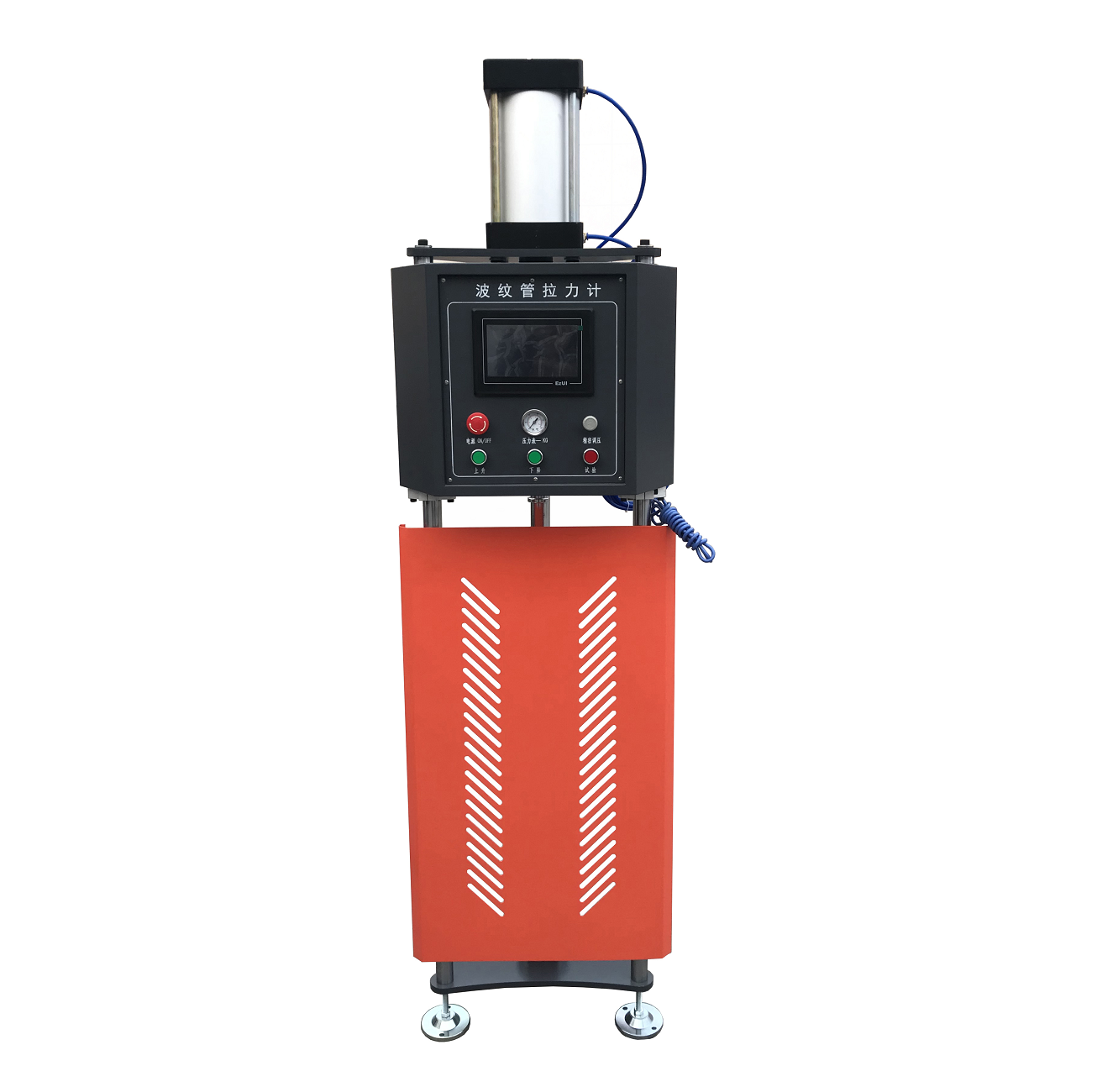

 配圖為100mm直徑波紋管裝夾效果

整體高度         1850  mm

  整機重量         < 100 kg

  電壓 :           220v AC

  動力源  :        高壓空氣 (0-8kp)

  輸出拉力        1500-10000 n

  分辨率：          1 n

  力傳感器：        20 kn

  試件直徑          50-130 mm

  試件高度          200-1200 mm （選配不同長度拉力接桿）

  計時              0-99999 s

  氣壓值顯示：      0-8kp     精度>0.01kp

操作說明

1:截取2段規定長度波紋管，中間加連接件連接。其中一段接喇叭口。另一端空置

2: 通過升降按鍵將氣缸下降到合適位置。升降按鍵為自復位按鍵，按下動作松手即停止。將波紋管喇叭口一端用專用喇叭口夾具固定于拉力計下方。另一端用專用波紋管夾具固定于多節拉力軸上。

3：試驗前先打開氣泵，查看氣壓拉力對應表（附表）將氣壓值設置為所需力值。

4：按下試驗按鍵，觀察拉力變化；此時試驗必須以實際拉力為準。調節精密旋鈕可對力值進行精密調節。待拉力穩定后開始計時。

5：保持拉力1小時，觀察波紋管是否有松脫，或斷裂。

6：注意事項：嚴禁實驗中直接貼近觀察波紋管。（持續試驗拉力下，不合格波紋管有碎裂可能）
