MGW-6500型靜載錨固試驗機的技術參數

MGW-6500型靜載錨固試驗機的技術參數

一、概述

MGW-6500型微機控制靜載錨固試驗機采用微機控制電液伺服加載。主體與控制柜分置的設計具有操作方便、工作穩定可靠、試驗精度高、加力平穩的特點，專用于鋼絞線靜載錨固強度試驗之用。測力采用高精度負荷傳感器（6500KN），微機控制及顯示，電液私服控制精度較高，試驗結果更加準確,控制系統采用鑫高軟件。

符合下列標準:

《鐵路工程預應力筋用夾片式錨具、夾具和連接器》              TB/T3193

《公路橋梁預應力筋用夾片式錨具、夾具和連接器》              JT/T329

《預應力筋用夾片式錨具、夾具和連接器》                            GB/T14370

《預應力筋用夾片式錨具、夾具和連接器應用技術規范》       JGJ85

二、組成

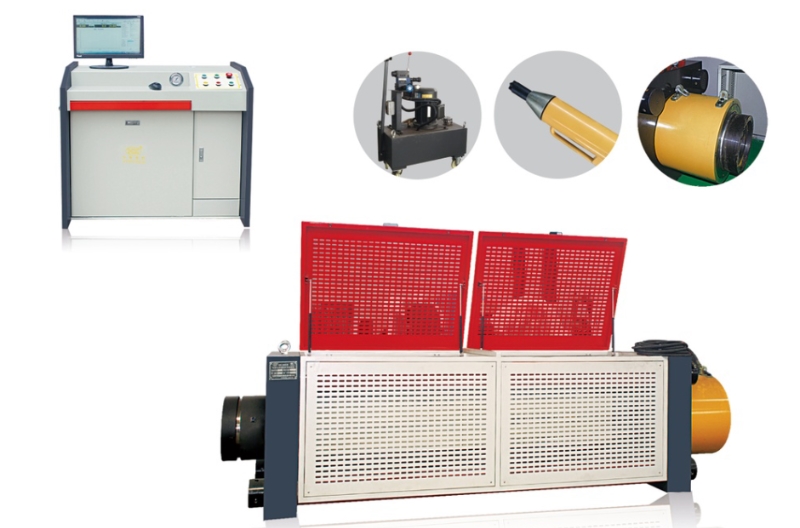

該臥式靜載錨固機由主機和控制柜（含油源、泵站）及微機控制系統三部分組成。

主機由負荷傳感器、機架、圍板、千斤頂及墊板、錨板、錨具等組成。其中錨板、錨具及墊板隨做不同的試驗根數而更換不同的錨板和錨具。

控制柜由控制面板、電機泵、送油閥、回油閥、截止閥、電磁換向閥、電液伺服數字閥、管路、油箱等系統構成，主要實現對油缸（千斤頂）、活塞啟動、后退、停止、壓力大小、速度快慢的控制。

三、參數

最大試驗力：6500KN

測力范圍：4%-100%（全程不分檔，等效三擋）

示值準確度（試驗力）：±1%

位移測量范圍：0-200mm

示值準確度（位移）：±0.5%

重復性：±0.5%

相對分辨率：±0.5%

活塞行程：200mm

拉伸間距:3400mm

功率：4.4KW

輸入電壓：380V（三火一零）

外形尺寸：

主機：5030*900*900

控制柜尺寸：1100*735*900

凈重：5000Kg

標配5孔錨具（可定做）
