SD-2電動砂當量試驗儀參數

SD-2電動砂當量試驗儀技術參數

一、 產品主要規格及技術性能參數
1、SD-II型自動式砂當量振動器
額定功率：90W
總重：45±1kg
外形尺寸：564×320×360
試筒振福：20.3±1.cm
運動周期：180次/min±2次/min
2、其它專用儀器
配重活塞：1kg±5g
塑料試筒：內徑32mm±0.25mm      高度：420mm
沖洗管：外徑6mm±0.5mm          內徑：4mm±0.2mm

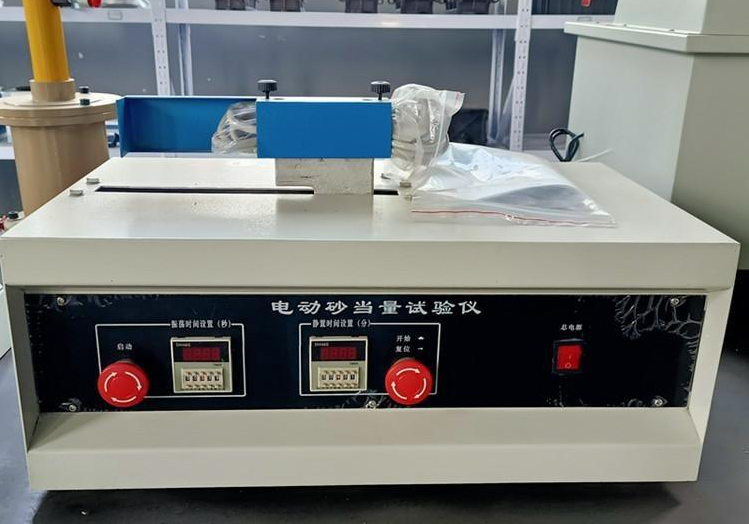

SD-2電動砂當量試驗儀

二、高濃度氯化鈣溶液的配制
按無水氯化鈣：蒸流水體積＝1：2進行配制。氯化鈣溶于水時放熱，溶液溫度升高，待溶液冷卻到室溫后用濾紙進行過濾，以除去不溶雜質。過濾后的高濃度溶液存放備用，該溶液中氯化氯化鈣含量為410g/L。
1、濃溶液（IL）的配制
⑴用量筒量取材272ml高濃度氯化鈣溶液；
⑵用天平稱取484.8g丙三醇；
⑶用天平稱取13.6g甲醛；
⑷將上述三種試劑轉入IL量筒中。轉入時要用少量蒸鎦水分別對盛過三種試劑的器皿洗滌3次，每次的洗水均放入量筒中，*后用蒸鎦水沖至IL刻度線。
⑸將IL配畢的溶液倒入2L的燒杯或量筒中，混合均勻，裝入密封容器備用，作為試驗用濃溶液。
2、制備沖洗液
取試驗用的濃溶液62.5ml±0.5ml，裝入5L塑料筒或瓶中，用蒸鎦水稀釋至

2.5L±0.005L

。
三、細集料的砂當量試驗方法
1、目的與適用范圍
⑴本方法適用于測定細集料中所含粘性土或雜質的含量，以評定集料的潔凈程度，用SE表示。
⑵本方法適用于瀝青混合料及水泥混凝土用天然砂、人工砂、石屑，其集料*大粒徑不得超過4.75mm（圓孔篩5mm）。
2、儀器與試劑
本試驗需要下列儀器和設備
⑴圓柱形試筒：透明塑料制內徑32±0.025mm，高度420±0.25mm。人試筒底部起到100±0.25mm、380±0.25mm處刻劃標記線，配有橡膠塞。
⑵沖洗管：同一根硬管組成，不銹鋼或冷鍛銅制其外徑為6±0.5mm，內徑為4±0.2mm，管的下部有一個不銹鋼兩側帶孔尖頭，孔徑為1±0.1mm。
⑶塑料桶（5升）：桶口配有插虹吸彎管的橡膠塞。桶底面高出工作臺約1.5mm。
⑷虹吸彎管和進氣彎管；將其插入桶口橡膠塞。
⑸橡膠管（或塑料管）：長約1.5mm，內徑約5mm，與沖洗管、虹吸彎管聯在一起吸液用，本有金屬夾，以控制沖洗液流量。
⑹配重活塞同桿、底座、套筒、配重組成。桿長430±0.25mm；底座直徑25±0.1mm，底面平坦光滑，垂直桿軸，橫向有三個螺絲可保持活塞在試筒中間有一點小縫隙。套筒有一個螺絲，能固定活塞下沉的位置，并有一個能靠尺子的深1cm、寬5mm的缺口，用于測量讀數。固定在活塞桿頂端的配重，除筒套外總重1kg±5g。
⑺振蕩器：使試筒產生橫向直線運動。振幅：20.3±1.0cm,運動周期180±2次/min。
⑻天平：稱量1kg,感量1g。
⑼烘箱：能使溫度控制在105±5℃。
⑽廣口漏斗（塑料制）：口的直徑100mm左右。
⑾一把長500mm的鋼板尺，刻度精確到1mm。
⑿一個篩孔4.75mm（圓孔為5mm）和篩底。
⒀一個刮刀和一把勺子。
⒁溫度計。
⒂其它：一升量筒、2升燒杯、刷子、盤子、小鋁盒等。
